Термоблоки Хиттерм

Описание

Представляют собой контрольно-измерительный комплекс в сборе с термошкафом, элементом обогрева, контрольно-измерительным прибором. Изделие поставляется в комплектном виде.

Термоблоки Хиттерм® предназначены для защиты технологического оборудования и создания контрольно-измерительных комплексов на незащищенных участках трубопроводов, резервуаров, узлах запорной арматуры, машин и механизмов, объектах АСУТП и КИПиА.

Применимы во взрывоопасных зонах класса 1 и 2 (ГОСТ IEC 60079-10-1-2011), взрывоопасных пылевых зонах класса 21 и 22 (ГОСТ IEC 60079-10-2-2011), температурных классов Т3...Т6 в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ IEC 60079-14-2011 и руководством изготовителя по эксплуатации.

Подробное описание

Описание конструкции и способов обеспечения взрывозащиты

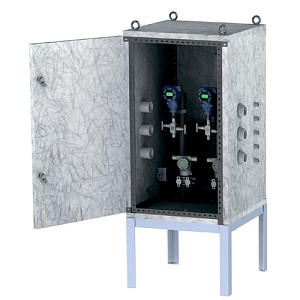

Термоблоки Хиттерм® представляют собой корпус, верхняя часть которого является крышкой, нижняя часть - основанием. Корпус представляет собой двойную стеклопластиковую оболочку с теплоизолирующим слоем.

На корпус нанесено антистатическое покрытие. Термоблоки могут быть укомплектованы контрольно-измерительными приборами, средствами автоматизации и связи, лабораторно-аналитическими приборами, трубной и инструментальной арматурой, нагревателями, соединительной коробкой, терморегуляторами, сигнализаторами, монтажными элементами и другим оборудованием в соответствии с конструкторской документацией. Термоблоки имеют высокую степень готовности к эксплуатации. На корпусе смонтированы сертифицированные кабельные вводы, предназначенные для уплотнения вводимых кабелей и трубок. Закрывается корпус при помощи защелкивающихся замков.

Проектирование

Трастинтек® осуществляет разработку конструкторской документации термоблоков Хиттерм® на основании технического задания заказчиков. На стадии проектирования подбираются приборы и оборудование, проектируется трубная и инструментальная обвязка, разрабатываются электрические схемы, сборочные чертежи и другая документация.

Термоблоки Хиттерм® предназначены для применения во взрывоопасных зонах класса 1 и 2 (ГОСТ IEC 60079-10-1-2011), взрывоопасных пылевых зонах класса 21 и 22 (ГОСТ IEC 60079-10-2-2011), температурных классов Т3...Т6 в соответствии с присвоенной маркировкой взрывозащиты, ГОСТ IEC 60079-14-2011 и руководством изготовителя по эксплуатации.

Компания «Трастинтек» является лидером в производстве дополнительного оборудования для различных средств КИП и АСУ ТП. Продукты компании «Трастинтек» предназначены для защиты разных типов оборудования от влияния негативных факторов окружающей среды на работоспособность. Также продукция АО «Трастинтек» выступает в качестве оборудования повышающего степень защиты персонала от возможных аварийных ситуаций в результате выхода из строя различных контрольно-измерительных приборов на опасных производственных объектах в районах с отрицательными температурами окружающей среды.

Термоблоки Хиттерм разработаны специалистами компании «Трастинтек» для защиты КИП, с целью создания контрольно-измерительных комплексов на резервуарах, на незащищенных участках трубопроводов и на узлах запорной арматуры. Конструкция термоблоков разработана таким образом, чтобы оборудование, размещенное внутри блока, было легкодоступно при необходимости ремонта либо полной замены. Внутри термоблока Хиттерм поддерживается температура необходимая для стабильной работы оборудования согласно данных паспорта завода изготовителя.

Монтаж комплектующих, трубная обвязка  опрессовка и пуск под давлением, производится на заводе.

Монтаж термоблоков Хиттерм®

Перед сборкой необходимо:

  • проверить целостность термоблока;

  • проверить комплектность термоблока;

  • ознакомиться с прилагаемым паспортом и руководством по эксплуатации и монтажным чертежом, соответствующим заявке заказчика или стандартной комплектации.

Закрепить монтажный узел на изделии, установить термоблок на место монтажа (на стойку, на трубопровод, на стену, на фланец и пр., в зависимости от выбранного заказчиком типа монтажа). Установить и закрепить нагреватель с помощью уголков и креплений из комплекта. Подключение нагревателя выполнить согласно паспорту и руководству по монтажу и эксплуатации нагревателя. Рекомендуемое расстояние от стенки изделия до поверхности нагревателя должно составлять от 5 до 35 мм (зависит от нагревательного элемента). Подсоединить внешнее заземление через шпильку заземления в корпусе термоблока. Установить термоблок. Кабели и импульсные вводы провести сквозь стенку термоблока через гермовводы соответствующих диаметров. Провести пробное включение и убедиться в функционировании нагревателя.

Для того чтобы получить консультацию либо купить термоблок Хиттерм необходимо связаться со специалистами компании «Трастинтек».
