Сигнализатор уровня жидкости поплавковый СИНТЕКОН-100-ПГ

Назад в каталог

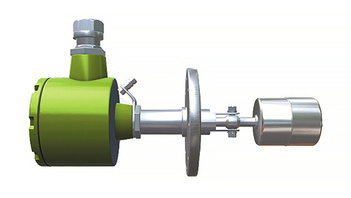

Сигнализатор уровня жидкости поплавковый СИНТЕКОН-100-ПГ, фото

Описание

Сигнализатор уровня поплавковый горизонтальный СИНТЕКОН-100-ПГ предназначен для установки в емкости сбоку. Универсальная конструкция, в которой возможно изменение фланцевого присоединения. Модификация стандартно поставляется с поплавком из нержавеющей стали диаметром 51 мм с одной или двумя точками контроля.

Характеристика	Описание
Температура рабочей среды	От -20 до +75 °С
Диапазон температур окружающего воздуха	От -55 до +75 °С
Количество точек контроля	1-2
Давление контролируемого процесса	До 0,6 МПа
Расположение точек контроля	Верх, низ (двухточечное исполнение)
Чувствительный элемент	Поплавок (Ø51хL61, по предварительному согласованию)
Высота стойки	От 40 до 200 мм
Длина погружной части	От 100 до 400 мм
Узел уплотнения	Фланцевое соединение Штуцерное соединение, внешняя резьба Накидная гайка, внутренняя резьба Специальное соединение (по предварительному согласованию)
Выходной сигнал	Релейный, типа «Сухой Контакт» SPDT
Напряжение коммутируемое выходным ключом сигнализатора	До 127 В, при токе не более 100 мА
Вид взрывозащиты	Без средств взрывозащиты 1 Exd llC T6 Gb X (взрывонепроницаемая оболочка) 0 Ex ia llC T6 Ga X (искробезопасная цепь)
Материал сигнализатора контактирующий с рабочей средой	Нержавеющая сталь 12Х18Н10Т (или аналог) и алюминий
Материал корпуса	Алюминиевый сплав (стандарт)
Степень защиты корпуса	IP67
Исполнение	Стандартное (гарантия 2 года, срок службы 12 лет) Усиленное (гарантия 3 года, срок службы 20 лет)

Подробное описание

Функционирование прибора осуществляется следующим образом: в следствие увеличения (уменьшения) уровня жидкости в ёмкости поплавок начинает движение по дуге окружности. Такое перемещение чувствительного элемента возможно благодаря креплению через подвеску к оси вращения на штанге. От крайней нижней до крайней верхней точки поплавок проходит путь в 15° по дуге. Срабатывание СИНТЕКОН-100-ПГ происходит в момент замыкания геркона поплавком с интегрированным внутрь штанги магнитом при достижении максимального (минимального) уровня контролируемой среды.

Главным преимуществом данной модификации является отсутствие подключения сигнализатора к сети.
