Термошкафы Хиттерм®, ШПТ® и ШПТ-М®

Термошкаф ШПТ®, ШПТ-М®, Хиттерм®

Универсальные термошкафы ШПТ®, ШПТ-М®, Хиттерм® - это современное эргономичное решение для защиты КИПиА и технологического оборудования.

Взрывозащищенные шкафы ШПТ®, ШПТ-М®, Хиттерм® изготавливаются из стеклопластиковой оболочки. Благодаря этому термошкафы ШПТ®, ШПТ-М®, Хиттерм® имеют высокую прочность и обладают небольшим весом. Кроме прочего, универсальные стеклопластиковые шкафы со степенью защиты IP65 и классом горючести Г1 устойчивы к химическим и атмосферным воздействиям. Вот почему термошкафы ШПТ®, ШПТ-М®, Хиттерм® гарантируют превосходные рабочие характеристики даже в особо сложных для использования оборудования условиях. Гарантийный срок эксплуатации – 24 месяца.

Термошкаф ШПТ®, ШПТ-М®, Хиттерм®

Термошкафы ШПТ®, ШПТ-М®, Хиттерм® используются для изоляции и обогрева. Разнообразные крепежные элементы позволяют разместить внутри термошкафа различное оборудование: коммутационные устройства, измерительные приборы, средства автоматики.

Универсальный стеклопластиковый термошкаф ШПТ®, ШПТ-М®, Хиттерм® надежно защитит оборудование от агрессивных химических сред, атмосферных явлений и ультрафиолета. Температурный режим эксплуатации от – 70°C до +95 °С. Термошкаф для оборудования изготовлен из армированного стеклопластика толщиной 3 мм, между стенок которого находится утеплитель из пенополиуретана, техмата или базальтового волокна. Гарантийный срок службы – 24 месяца.

Термошкаф ШПТ®, ШПТ-М®, Хиттерм®

Взрывозащищенные шкафы ШПТ®, ШПТ-М®, Хиттерм® специально разработаны для лабораторных, исследовательских и производственных процессов.

Термошкафы ШПТ®, ШПТ-М®, Хиттерм® имеют превосходные технические характеристики: уровень пылезащиты/влагозащиты - IP 65, группу горючести - Г1, прочность на изгиб 161 МПа, ударная прочность - 72 кДж/м2, наименование взрывозащиты - 1Exe IIC Т3…Т6 GbX, антистатическое покрытие с сопротивлением менее 109 Ом. Термошкафы ШПТ®, ШПТ-М®, Хиттерм® изготавливаются из стеклопластика и утеплителя из ППУ, техмата, базальтового волокна.  По желанию термошкафы дополнительно комплектуются опциями и монтажными элементами. Гарантия на оборудование - 24 месяца.

B-тип - термошкафы Хиттерм®, ШПТ® и ШПТ-М® с усиленной конструкцией

B-тип

Термошкафы Хиттерм®, ШПТ® и ШПТ-М® типа B с усиленной структурой устройства выдерживают большие нагрузки, монтируются на вертикальную плоскость, трубопровод или цоколь с помощью монтажных элементов (кронштейнов, закрепляющих хомутов на трубопровод, монтажных шин, трубных соединений и других крепежных деталей, выполненных по индивидуальному заказу).

Термошкафы специально разработаны для обогрева и защиты КИПиА, основных элементов автоматических систем управления, средств автоматизации и коммутационных устройств. Температурные шкафы типа B изготавливаются с одной либо с двумя дверями.

Преимущество шкафов данного типа – большой размерный ряд.

L-тип – «классический» вид стеклопластиковых термошкафов Хиттерм®, ШПТ® и ШПТ-М®.

L-тип 80
  • Мощность обогрева: 100, 150, 200 Вт

  • Габаритные размеры: 536х540х640 мм

  • Внутренние размеры: 400х403х486 мм

  • Полезный объем: 80 л

  • Масса: 15 кг

L-тип 80T
  • Мощность обогрева: 150, 200 Вт

  • Габаритные размеры: 544х640х738 мм

  • Внутренние размеры: 392х485х625 мм

  • Полезный объем: 110 л

  • Масса: 19,5 кг



L-тип 130
  • Мощность обогрева: 150, 200 Вт

  • Габаритные размеры: 636х674х685 мм

  • Внутренние размеры: 475х542х528 мм

  • Полезный объем: 130 л

  • Масса: 19,5 кг



L-тип 160
  • Мощность обогрева: 150, 200 Вт

  • Габаритные размеры: 930х550х650 мм

  • Внутренние размеры: 800х405х487 мм

  • Полезный объем: 160 л

  • Масса: 23 кг



L-тип 160Т
  • Мощность обогрева: 200, 300 Вт

  • Габаритные размеры: 930х642х790 мм

  • Внутренние размеры: 790х484х686 мм

  • Полезный объем: 255 л

  • Масса: 30 кг

M-тип – компактные термошкафы Хиттерм®, ШПТ® и ШПТ-М® с увеличенной глубиной.

M-тип 20
  • Мощность обогрева: 50 Вт

  • Габаритные размеры: 223х303х400 мм

  • Внутренние размеры: 183х275х362 мм

  • Полезный объем: 20 л

  • Масса: 2,5 кг

M-тип 65
  • Мощность обогрева: 100 Вт

  • Габаритные размеры: 440х320х640 мм

  • Внутренние размеры: 370х270х570 мм

  • Полезный объем: 65 л

  • Масса: 9 кг

M-тип 100
  • Мощность обогрева: 150, 200 Вт

  • Габаритные размеры: 435х390х635 мм

  • Внутренние размеры: 370х390х570 мм

  • Полезный объем: 100 л

  • Масса: 10 кг

U-тип – термошкафы небольшого размера Хиттерм®, ШПТ® и ШПТ-М® с возможностью доступа к оборудованию со всех сторон.

U-тип 30
  • Мощность обогрева: 50, 75 Вт

  • Габаритные размеры: 400х400х360 мм

  • Внутренние размеры: 330х330х290 мм

  • Полезный объем: 30 л

  • Масса: 8 кг

U-тип 45
  • Мощность обогрева: 75, 100 Вт

  • Габаритные размеры: 400х400х505 мм

  • Внутренние размеры: 325х325х420 мм

  • Полезный объем: 45 л

  • Масса: 10 кг

H-тип – термошкафы прямоугольной формы Хиттерм®, ШПТ® и ШПТ-М® с возможностью установки на стойку, на один или два фланца, трубопровод или плоскую поверхность на кронштейнах.

H-тип 30П
  • Мощность обогрева: 50, 75 Вт

  • Габаритные размеры: 426х276х466 мм

  • Внутренние размеры: 370х220х410 мм

  • Полезный объем: 30 л

  • Масса: 9 кг

H-тип 85П
  • Мощность обогрева: 100, 150 Вт

  • Габаритные размеры: 530х350х850 мм

  • Внутренние размеры: 420х270х780 мм

  • Полезный объем: 85 л

  • Масса: 16 кг

KC-тип – обтекаемой формы козырьки Хиттерм®, ШПТ® и ШПТ-М® для защиты оборудования, работающего при отрицательных температурах.

KC-тип 400
  • Габаритные размеры: 504х475х425 мм

  • Внутренние размеры: 488х465х415 мм

  • Масса: 6 кг

KC-тип 800
  • Габаритные размеры: 761х475х425 мм

  • Внутренние размеры: 733х451х415 мм

  • Масса: 12 кг

K-тип – термошкафы Хиттерм®, ШПТ® и ШПТ-М® для установки без демонтажа узла учета и без необходимости сварных работ, бетонирования поверхности и установки металлических конструкций.

K-тип 300
  • Мощность обогрева: 300 Вт

  • Габаритные размеры: 990х760х750 мм

  • Внутренние размеры: 890х640х640 мм

  • Полезный объем: 300 л

  • Масса: 24 кг

K-тип 350
  • Мощность обогрева: 300 Вт

  • Габаритные размеры: 1215х760х750 мм

  • Внутренние размеры: 1090х640х640 мм

  • Полезный объем: 350 л

  • Масса: 28 кг

K-тип 380
  • Мощность обогрева: 200, 300, 400 Вт

  • Габаритные размеры: 990х760х900 мм

  • Внутренние размеры: 890х640х810 мм

  • Полезный объем: 380 л

  • Масса: 30 кг

K-тип 480
  • Мощность обогрева: 400, 500 Вт

  • Габаритные размеры: 990х760х1100 мм

  • Внутренние размеры: 890х640х810 мм

  • Полезный объем: 480 л

  • Масса: 38,5 кг

K-тип 500
  • Мощность обогрева: 400, 500 Вт

  • Габаритные размеры: 1158х760х900 мм

  • Внутренние размеры: 1115х640х810 мм

  • Полезный объем: 500 л

  • Масса: 35 кг

K-тип 580
  • Мощность обогрева: 500, 600 Вт

  • Габаритные размеры: 1215х760х1100 мм

  • Внутренние размеры: 1090х640х980 мм

  • Полезный объем: 580 л

  • Масса: 50,5 кг

K-тип 600
  • Мощность обогрева: 600 Вт

  • Габаритные размеры: 1520х760х900 мм

  • Внутренние размеры: 1400х640х810 мм

  • Полезный объем: 600 л

  • Масса: 47,5 кг

K-тип 680
  • Мощность обогрева: 600, 700 Вт

  • Габаритные размеры: 1520х760х1100 мм

  • Внутренние размеры: 1400х640х980 мм

  • Полезный объем: 680 л

  • Масса: 63 кг



Применение термошкафов Хиттерм®, ШПТ® и ШПТ-М®

Термошкафы используются для теплоизоляции и обогрева КИПиА, исследовательского, технологического, электротехнического и радиотехнического оборудования. Термошкафы защищают приборы от возникновения конденсата, солнечного излучения, атмосферных осадков, а также от нежелательного доступа. Термошкафы монтируются на улице и в помещениях, во взрывоопасных и общепромышленных зонах.

Назначение термошкафов:

  • использование термошкафов поддерживает агрегатное состояние жидкостей, обеспечивает сохранность и работоспособность электронных компонентов;

  • защита оборудования от ультрафиолета, наледи, влажности  и т. д.;

  • кратковременная защита оборудования при возгорании;

  • обеспечение установленного температурного режима;

  • обогрев приборов и технологических сред.



Технические характеристики

Допустимая зона установки В-1а, В-1г
Маркировка взрывозащиты 1Ex e IIC T3...T6 Gb X, Ex tb IIIC / T80°C...T195°C Db X
Степень пыле- влагозащиты IP65
Сопротивление поверхности Менее 109 Ом
Климатическое исполнение по ГОСТ УХЛ 1
Конструкция Две оболочки из армированного стеклопластика толщиной по 3 мм, полость между которыми заполнена теплоизоляционным материалом
Материал внешней и внутренней оболочек Стеклопластик
Материал теплоизоляции Пенополиуретан, техмат, базальтовое волокно
Цвет Серый RAL 7001
Пожаробезопасность Г1
Допустимый температурный режим эксплуатации от -70 до +95 °С
Прочность на изгиб 160,5 МПа
Ударная прочность 72 кДж/м2
Стойкость к УФ-излучениям Да
Гарантийный срок эксплуатации 24 месяца
Срок службы Не менее 15 лет

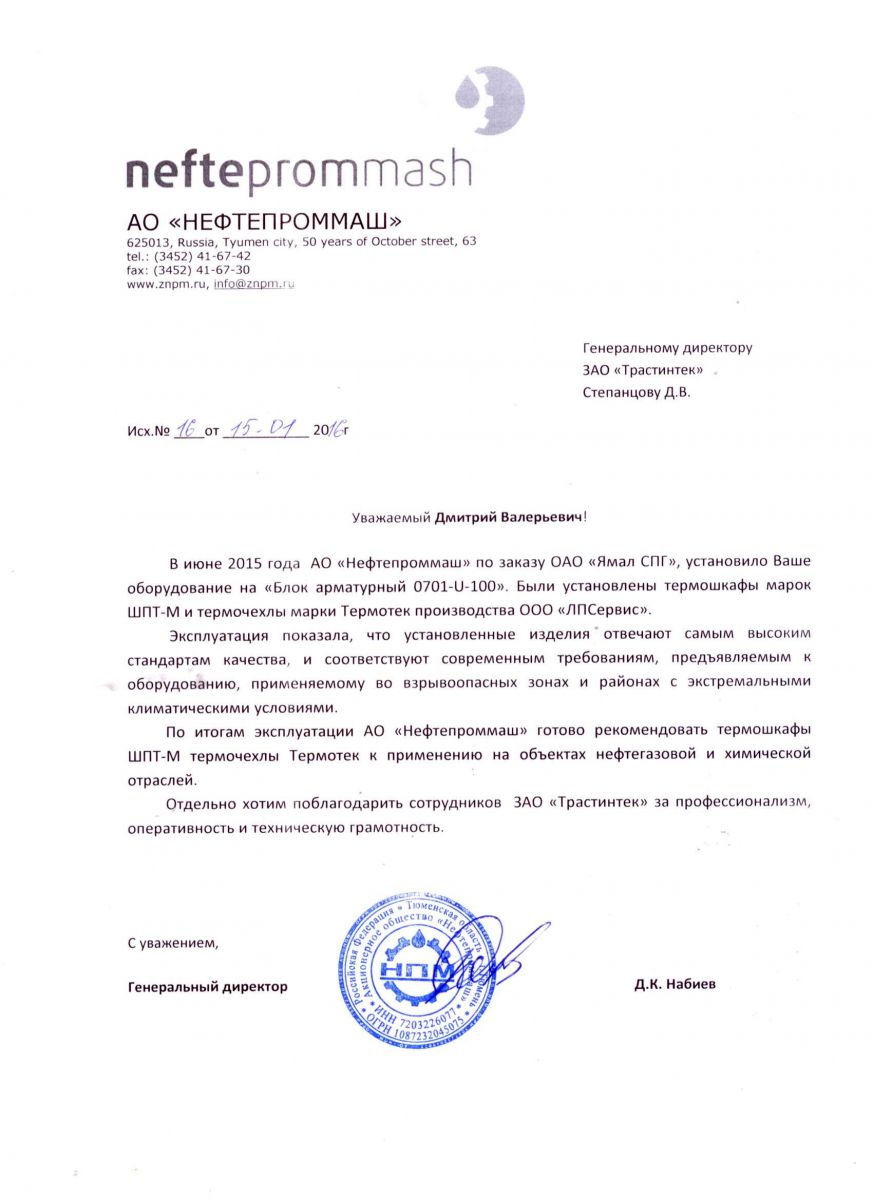

Отзывы





Схематичное изображение конструкции термошкафа

Термошкафы Хиттерм®, ШПТ® и ШПТ-М® производятся из армированного стеклопластика, который по показателям превышает удельную прочность стали в 3,5 раза и меньше по весу.

Термошкаф изготавливается из двойной стеклокомпозитной оболочки толщиной 35 мм. Толщина каждой из стенок составляет 3 мм, внутри между ними плотно заложен теплоизоляционный материал из базальтового волокна и закрытоячеистого ППУ. Использование таких материалов в составе теплоизоляционного слоя предотвращает образование пустого пространства. Стеклопластиковая оболочка обеспечивает непревзойденную прочность и долговечность конструкции. Благодаря этому на поверхность термошкафа можно монтировать оборудование.



Стенка термошкафа в разрезе

Термошкафы



Элементы конструкции термошкафов B-типа.

Шина заземления.                                                                                                       Подготовка для креплений РЫМ-болтов.

Термошкафы Термошкафы



Взрывозащищеннный нагреватель НКС и трубные адаптеры.                                  Соединительная коробка для подключения электрических элементов.

Термошкафы Термошкафы



Угловое соединение термошкафа с системой заземления.                                      Система заземления на подвижной части термошкафа.

Термошкафы Термошкафы



Т-образная ручка с замком с секретностью. Материал: никелированная сталь.     Подготовка для креплений РЫМ-болтов.

                                                                                                                                          Рым-болт для транспортировки термошкафа при помощи строп.

Термошкафы Термошкафы



Наши патенты

При производстве термошкафов компания АО "Трастинтек" применяет разработанный и запатентованный способ изготовления стеклопластиковых шкафов с низким значением поверхностного электрического сопротивления менее 109 Ом и наличием элементов заземления.





Варианты монтажа термошкафов:

- на трубной стойке;

Термошкафы

 - на плоскую поверхность;

Термошкафы

- на фланце;

Термошкафы

- на интегрированный трубопровод.

Термошкафы

Внутренние монтажные элементы

- трубный адаптер;                                                      - монтажные шины;



- DIN – рейки;                                                            - монтажная пластина.
