Главный распределительный щит (ГРЩ)

Вводно распределительный щит (ГРЩ)

Для обеспечения бесперебойного электроснабжения рекомендуется установить ГРЩ. Он принимает и распределяет электроэнергию от трансформаторной подстанции. Это сложное высокотехнологичное устройство, которое отвечает не только за подачу питания, но и за защиту сети от перегрузок и коротких замыканий.

Описание устройства и принцип работы

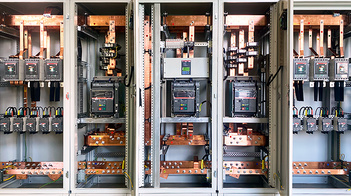

ГРЩ – это сложное электротехническое низковольтное комплектное устройство, которое устанавливается на вводе силового кабеля в здание. Он служит центральным элементом системы электроснабжения, выполняя следующие функции:

• прием электроэнергии от трансформаторных подстанций;
• распределение электроэнергии по потребителям;
• защита линий от критических нагрузок;
• учет потребляемой энергии и контроль параметров сети.

Без качественного оборудования невозможно гарантировать стабильную работу электроники и безопасность персонала.

Основные виды

Современное производство позволяет создавать конфигурации, максимально адаптированные под конкретные задачи объекта. Классификация оборудования основывается на конструктивном исполнении и функциональном назначении входящих в него модулей. Основным элементом системы является секция шкафа, которая может быть выполнена в различных модификациях:

1. Вводные панели. Предназначены для приема электроэнергии от трансформатора. Они оснащаются мощными автоматическими выключателями и приборами учета.
2. Секционные панели. Необходимы для объединения нескольких вводов. Именно здесь размещается аппаратура АВР, которая переключает питание между секциями при аварии.
3. Панели. Отвечают за передачу тока к конечным потребителям или нижестоящим пунктам.

ГРЩ могут иметь различный номинальный ток, который зависит от суммарной мощности подключенных потребителей. Правильно выбранный узел позволяет оптимизировать пространство в электрощитовой и упростить доступ к аппаратуре.

Количество источников питания

Оборудование отличается по количеству вводов, которых может быть один, два или три. Основное различие заключается в схеме построения главного распределительного щита:

• 1 ввод. Простейший вариант для объектов с низкими требованиями к категории надежности;
• 2 ввода. При аварии на одной линии аппараты переключают нагрузку на вторую ветку. При этом может использоваться оборудование для автоматического ввода резерва;
• 3 ввода. Обеспечивает максимальный уровень безопасности. В таком случае используется два независимых сетевых источника и один резервный.

Надежность системы напрямую зависит от числа источников питания.

Области применения

Главный распределительный щит незаменим на объектах любого масштаба:

• заводы и фабрики;
• торговые центры;
• административные здания;
• многоквартирные жилые дома и коттеджные поселки;
• сельскохозяйственные объекты;
• строительные площадки;
• социальные объекты;
• центры обработки данных.

Благодаря модульной структуре щит можно адаптировать под специфические нужды конкретного заказчика, добавив блоки удаленного мониторинга или системы компенсации реактивной мощности.

Особенности ГРЩ

Главной особенностью является высокая устойчивость к динамическим и термическим нагрузкам. В отличие от рядовых бытовых устройств, промышленный щит проектируется с учетом огромных пусковых токов. Основные технические особенности:

1. система сборных шин. В основе конструкции лежит использование медных или алюминиевых шин с высокой электропроводностью. Сечение шин рассчитывается с запасом, чтобы исключить перегрев при пиковых нагрузках на главный распределительный щит;
2. форма внутреннего секционирования. Современные стандарты безопасности предполагают разделение внутреннего пространства на зоны. Это позволяет обслуживать отдельные блоки без полного отключения питания всего ГРЩ, что критично для объектов непрерывного цикла;
3. интеллектуальный мониторинг. Современный распределительный щит часто интегрируется в системы диспетчеризации. Это дает возможность удаленно контролировать состояние автоматов, отслеживать потребление энергии и получать уведомления о предаварийных ситуациях;
4. селективная защита. Система настройки расцепителей позволяет локализовать неисправность. Поэтому если короткое замыкание произошло в отдельном цехе, устройство отключит только эту линию, сохранив работоспособность остального предприятия.

Компания «Трастинтек» предлагает купить комплексные решения в области электрощитового оборудования. Наши специалисты помогут выполнить проектирование ГРЩ по техническому заданию, расчет проектов, разработку программного обеспечения, подготовку необходимой технической документации.
