Взрывозащищенный Регулятор Температуры - ВРТ (измеритель)

Описание

Модификация регулятора температуры ВРТ предназначена для сигнализации изменения температуры. Чувствительный элемент в виде биметаллической пластины настроен в заводских условиях на минимальную температуру, после наступления которой может возникнуть аварийная ситуация (например, понижение температуры воздуха в обогреваемом термошкафу до критичного уровня). Регулятор температуры этой модификации ВРТ может являться пассивным элементом АСУ ТП (автоматической системы управления технологическими процессами). Он может быть включен в цепь с индикатором, сигнализирующем об аварийной ситуации при понижении температуры. Устройство регулятора позволяет включать его как в цепи с низким напряжением (12, 24, 36 В), так и с высоким (220 В).

Подробное описание

Технические характеристики взрывозащищённого регулятора температуры:

  • маркировка взрывозащиты: 1 Ex mb II T6 Gb X;

  • температура эксплуатации: от -70 до + 70 оС;

  • степень защиты от влаги и пыли: IP66;

  • проходное напряжение: до 220 В;

  • ток: до 10 А;

  • климатическое исполнение: УХЛ1.

В современных системах автоматического управления технологическими процессами (АСУ ТП)  ВРТ сигнализатор подает сигнал о критическом изменении температуры. Его конструкция (настроенная на определенную температуру биметаллическая пластина) позволяет подключать устройство к цепям, как высокого (220 В), так и низкого напряжения (36,24,12 В). При понижении температуры в контролируемом термошкафу до минимально допустимой отметки, устройство подает сигнал, оповещающий о аварийной ситуации. Сигнализатор может быть подключен совместно с индикатором. Небольшие размеры и простота конструкции, а также большой диапазон рабочих температур дают возможность использовать взрывозащищенный сигнализатор ВРТ во многих системах управления и контроля.

Специалисты компании Трастинтек проектируют и производят узлы и детали современных систем защиты, используя самое современное оборудование и новые технологии. Продукция компании полностью сертифицирована и соответствует мировым стандартам. Заказывая у нас ВРТ сигнализатор, можно быть полностью уверенным в его надежной и безопасной работе.

Особенности взрывозащищенного регулятора температуры

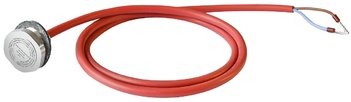

Регулятор температуры ВРТ выполнен во взрывозащищённом исполнении. Регулятор представляет корпус с установленным биметаллическим термостатом со впаянным кабелем для подключения. Полость регулятора для обеспечения взрывозащиты залита некислотным герметиком.

Чувствительный элемент регулятора представляет собой биметаллическую пластину. Пластина выполнена из двух металлов с различными коэффициентами температурного расширения. При воздействии температуры форма пластины меняется, воздействуя на электрический контакт, замыкая или размыкая его. Между корпусом и чувствительным элементом нанесена термопаста для оптимальной передачи температуры.

Конструкция:

  • корпус;

  • термопаста;

  • термостат кинетический;

  • провод в изоляции;

  • герметик.

Монтаж

Регулятор устанавливается во взрывозащищённую соединительную коробку или в различные взрывозащищённые модули и изделия как дополнительный элемент.
