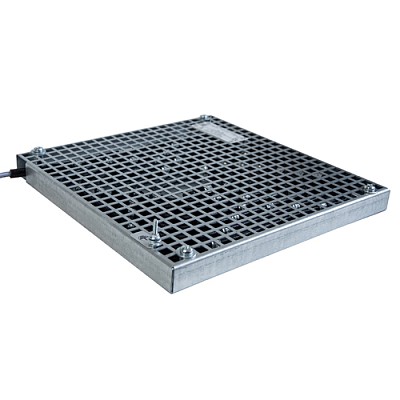

Нагреватель НКС на основе саморегулирующегося греющего кабеля
Описание
На монтажную панель фиксируется саморегулирующийся греющий кабель змеевидной или спиралевидной формы. Сверху монтажной панели фиксируется крышка, изолирующая греющий кабель и выполняющая теплообменную функцию. По периметру монтажная панель и крышка фиксируются между собой заклепками. По бокам панели устанавливаются монтажные кронштейны. На днище греющей пластины установлен взрывозащищенный переходник для соединения греющего кабеля с питающим кабелем. На корпусе пластины имеется элемент заземления. Размер пластины обусловлен мощностью и количеством греющего кабеля. Мощность и количество греющего кабеля подбирается на основании тепловых расчетов.Технические характеристики
Нагреватели соответствуют требованиям |
ГОСТ IEC 60079-10-1-2011, ГОСТ IEC 60079-10-2-2011, ГОСТ IEC 60079-14-2011, ГОСТ 14254-2015 |
Напряжение питания |
~220В |
Электрическая мощность |
65 – 400 Вт |
Диапазон регулировки температуры воздуха |
от +10 до +195 °C |
Взрывозащита |
1 Ex e mb II T6...T3 Gb, Ex tb IIIC T80°C...T195°C Db |
Температура эксплуатации |
-60...+80°С |
Степень защиты от внешних воздействий |
IP66 |
Классы взрывоопасных зон |
1, 2, 21, 22 |
Категории взрывоопасных смесей |
IIIA, IIIB, IIIC |
Подробное описание
Назначение
Нагреватель на основе саморегулирующегося греющего кабеля предназначен для электрообогрева термошкафов КИПиА типов Хиттерм®, ШПТ-М®, ШПТ®, расположенных во взрывоопасных и общепромышленных зонах.
